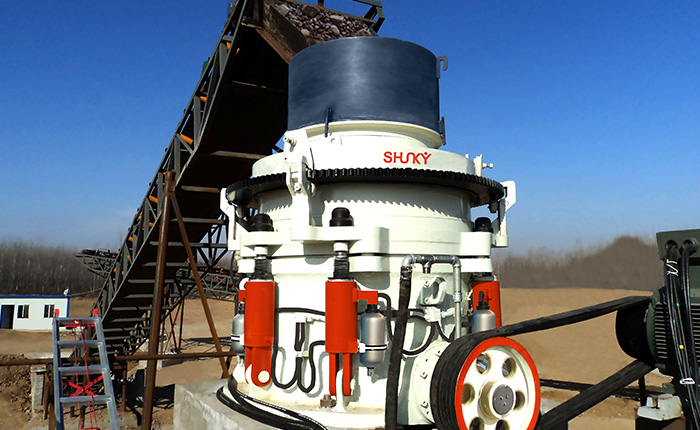

HPS多缸液压圆锥式破碎机

[处理能力]:255t/h~320t/h [进料粒度]:标准型:95mm~353mm;短头型:10mm~155mm [加工物料]:河卵石、花岗岩、玄武岩等中硬物料的破碎
[应用领域]:HPS多缸液压圆锥破碎机广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等。适用于中、细碎的矿山和岩石。

设备简介

HPS系列多缸液压圆锥式破碎机主要用于砂石加工中的二破碎或三破碎环节。该机在破碎硬度较大的物料以及细碎方面具有优势,从而广泛地应用于河卵石、花岗岩、玄武岩等中硬物料的破碎。

HPS系列多缸液压圆锥式破碎机是上海山启在多年的破碎机研发经验基础上,经过几代产品的研发和应用,推出的高效液压圆锥式破碎机。在传统多缸液压圆锥式破碎机主轴固定、偏心套绕主轴旋转结构和层压破碎原理的基础上,对设备结构进行了突破性的优化,显著提升了设备的使用性能和破碎能力。专注设计的液压润滑系统,保证设备可靠运转的同时,操作控制人性化。


性能特点

1. 结构升效率更高

设备在主轴固定、偏心套绕主轴旋转的结构基础上,进一步优化了传动部件和润滑密封结构设计。设备承载能力强,装机功率达到同机型行业内大,体积小、效率高、噪音低。

2. 处理量大

破碎冲程、破碎速度以及破碎腔型的组合设计,比传统圆锥式破碎机的产量提高35%-60%。

3. 层压破碎出料粒形好

利用层压破碎原理对物料进行破碎,通过对设备和腔型优化,提高了层压破碎效率,破碎效率高,易损件磨耗低,成品粒型呈立方体,细粒含量高。提升成品质量,降低设备和整个系统的生产成本。

4. 全液压操控准确可靠

设备从清腔、过载保护到调整及锁紧,全部采用液压操作。工作稳定可靠,操作方便。液压系统结构全面优化升,调节控制更准确,自动保护反应更灵敏。

5.破碎比高

HPS系列多缸液压圆锥式破碎机在物料硬度较大,成品粒度要求较小的情况下,具有破碎比高的显著优势。(破碎比曲线图)

6.多腔型转换一机多用

配置了多个中碎和细碎腔型,仅需更换相应腔型衬板等少量零件,便可在腔型之间转换。结合层压破碎原理,较好的满足中碎和细碎工艺需求,实现了一机多用。


技术参数

型号破碎腔型标准型短头型功率(kw)生产能力(t/h)
给料口尺寸(mm)小排料口(mm)给料口尺寸(mm)小排料口(mm)
HPS200超粗



132-20090-250
粗型185197610
中型12517546
细型9513236
超细

105
HPS300超粗23025

180-250115-440
粗型210207510
中型15015508
细型10510206
超细

206
HPS400超粗29530

280-355140-630
粗型250259010
中型19520508
细型11014406
超细

306
HPS500超粗33030

355-450175-790
粗型285259013
中型200205510
细型13316408
超细

356
HPS800超粗35332

550-630260-1200
粗型2973215513
中型267259210
细型21916336
超细




闭口边排料口(mm)
型号吨/小时10mm13mm16mm19mm22mm25mm32mm38mm45mm51mm
HPS200t/h90-120120-150140-180150-190160-200170-220190-235210-250

HPS300t/h115-140130-185180-220200-240220-260230-280250-320300-380350-440
HPS400t/h140-175185-230225-280255-320275-345295-370325-430360-490410-560465-630
HPS500t/h175-220230-290280-350320-400345-430365-455405-535445-605510-700580-790
HPS800t/h260-335325-425385-500435-545470-600495-730545-800600-950690-1050785-1200


原理结构

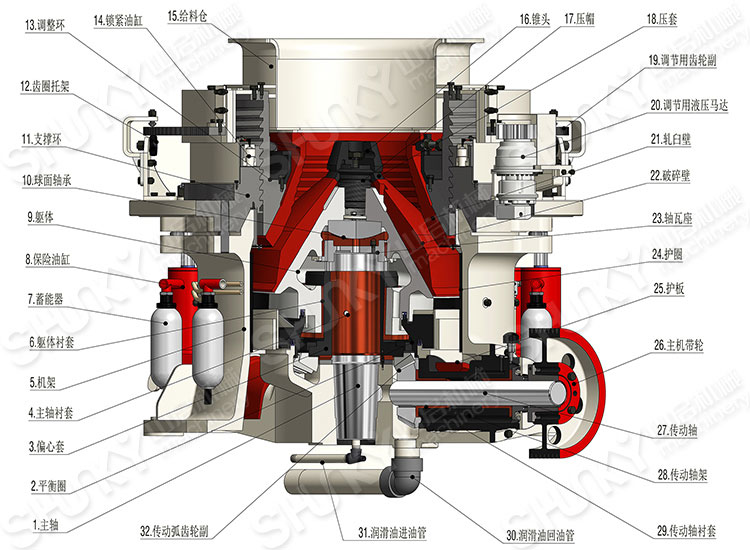

HPS多缸液压圆锥破碎机主要结构包括进料斗、上机架部、动锥部、机座、排料斗、传动轴、三角带、电机等组成。
