DG单缸液压圆锥式破碎机

[处理能力]: [进料粒度]:50mm~300mm [加工物料]:铁矿石、有色金属矿、花岗岩、石灰岩、石英岩、砂岩、河卵石等
[应用领域]:广泛应用于金属与非金属矿、建材、交通、冶金、水利等行业

设备简介

DG单缸液压圆锥式破碎机集机械、液压、电气、自动化等技术于一体,是我公司在总结二十多年来从事破碎行业设计、生产、销售、服务经验的基础上,结合现代工业科技的发展,广泛吸收破碎机技术,而自主研发和设计的新型高效破碎机。该代表着破碎机技术具有多项传统破碎机无法比拟的优点:破碎效率高,生产成本低,维护调整方便,破碎产品粒型优异,可以广泛地应用于中碎、细碎以及超细碎等破碎作业。

性能特点

1.结构简单,性能可靠。DG单缸液压圆锥式破碎机集排料口调整和过载保护功能于一体,简化了结构,增加了可靠性。每种规格均有不同腔型,可满足不同的破碎要求。所有维护从上部进行,操作简单,维护方便。

2.产品粒型好,生产能力强。采用层压破碎原理,改善了产品粒型,呈立方体。合理的偏心距、腔型和运动参数配合,大大提高了设备的生产能力和工作效率。

3.控制系统调控精准。全自动控制系统提供手动控制、恒定排料口控制、恒功率控制等多种运转模式可供选择。自动监测系统,可实时了解设备运行状况,有利于发挥设备佳性能。

4.结构优化设计,使用寿命长。滑动轴承采用特殊的油楔设计,避免轴与轴承的直接摩擦接触。加强的机架结构和特殊轴承材料,承载能力大,可靠性高,延长了设备的使用寿命。

5.液压润滑站,运行成本低。液压站和润滑站一体化设计,节约设备安装空间。优化的元器件布局和油箱容积,操作维护简单,运行成本低。

技术参数

型号腔型入料尺寸(mm)排料口调节范围 (mm)处理能力(t/h)功率 (kw)外型尺寸(mm
DG100粗型15016~4060~12575~901700×1600×2650
中型10014~3550~100
细型6010~3040~90
DG200粗型18016~50120~230132~1602100×1800×3100
中型14014~40100~210
细型7010~3080~180
DG300粗型20020~60200~400220~2502600×2200×3800
中型14016~45160~350
细型9012~35130~280
DG400粗型23020~65260~500280~3152800×2400×3900
中型16016~50200~400
细型10012~40160~350
DG500粗型25020~70350~650315~4002800×2400×3900
中型17016~50280~500
细型1012~40200~450
DG650粗型30020~75400~750450~5003160×2600×4250
中型20016~55320~660
细型12012~45280~500
DG800粗型35020~75450~880560~63003350×2800×4450
中型26016~55360~750
细型16012~45300~690


型号腔型入料尺寸(mm)排料口调节范围 (mm)处理能力(t/h)功率 (kw)外型尺寸(mm
DG100S特粗型20025-5080-19075-901700×1600×2900
DG200S特粗型25030-70160-280162-1602100×1800×3400
DG300S特粗型30035-75260-650220-2502400×2000×3600
DG400S特粗型40050-95380-650280-3152600×2200×4100
DG500S特粗型48060-115500-900315-4002800×2400×4900
DG650S特粗型50070-120600-1050455-50903160×2600×5280
DG800S特粗型56080-130710-1200560-6303350×2800×5560

原理结构

1、进料斗 2、上机架防护装置 3、上机架 4、轧臼壁 5、破碎壁 6、下机架 7、内罩部 8、偏心套部 9、主轴 10、液压缸 11、活塞体 12、位移传感器 13、水平轴部 14、主机皮带轮 15、小螺旋锥齿轮 16、大螺旋锥齿轮

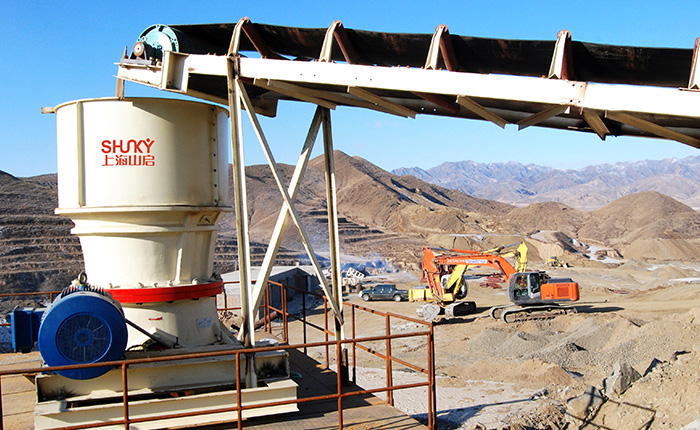

客户案例
