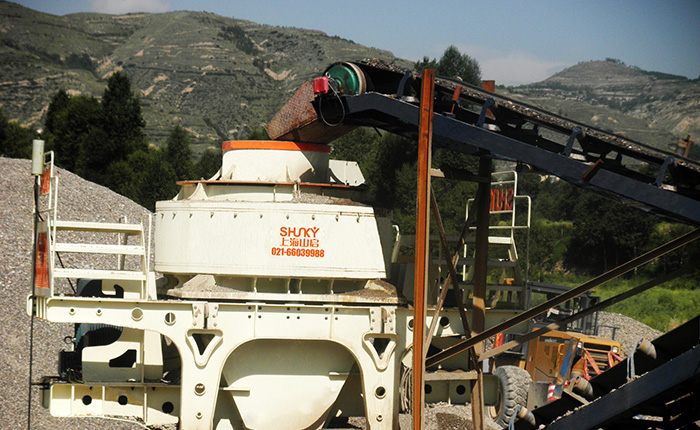

冲击式破碎机

[处理能力]:40mm以下 [进料粒度]:全中心进料:60t/h~360t/h;瀑落与中心进料:120t/h~640t/h [加工物料]:河卵石、石灰石、花岗岩、玄武岩、辉绿岩、安山岩、矿石尾矿、石屑等。
[应用领域]:冲击式破碎机(又称6S系列新型制砂机)是我公司新研制成功的制砂机。长年的技术积淀,现代化的加工设备精心制作保证了冲击式破碎机的地位。

设备简介

VSI系列立轴冲击式破碎机是我公司研制成功的新型制砂设备。多年的技术积淀,现代化加工设备的精心制作保证了冲击式破碎机的地位。VSI系列立轴冲击式破碎机经过改进设计的新型制砂整形设备,也是目前高性能制砂整形设备。


性能特点

1、处理量大、产量高—与同等功率下的传统设备相比,产量提高30%,而且运行稳定;

2、易损件消耗低—破碎腔物料撞击角度设计,与耐磨件的摩擦少,比传统设备运行费用低30%,直接降低了设备的使用成本;

3、产品粒形优异—产品呈立方体,粒形好、配合理、细度模数可调;特别适合人工制砂和石料整形,实践证明比其他传统设备制砂、整形效果提高30%;

4、液压装置、易于维护—液压开盖装置,使破碎腔内部件检修拆换方便快捷,缩短了停机时间,省时省力;

5、自动检测、可靠—设置过振动显示与报警装置,如果设备发生不良运转,可发出警告,使设备停止工作,达到保护机器的目的;

6、稀油润滑、自动保养—原装的稀油润滑站,双油泵互补保证供油,无油流、无油压时自动停机;油液冷却及加热装置确保轴承润滑处于状态。从而解决轴承发热等问题,使主轴轴承保持恒温,延长维护周期和使用寿命;

7、安装简便、易于操作—设备重量轻、安装方式多样,可移动式安装;安装、维修和保养简单,操作使用方便;一旦明确具体的用途,VSI制沙机只需进行细微调整,便可大限度地发挥其性能;

8、一机多用、应用灵活—进料破碎结构,拥有多种破碎腔型,可很方便的实现“石打石”和“石打铁”的转换,从而解决了一机多用的难题。如果要改变VSI破碎机的应用,无需做大的调整,既可适应用户的不同需求:人工制砂、碎石整形、磨蚀物料等;

9、品、质保证—铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用,大的提高了设备的内在质量和外观品、质。核心零部件(轴承采用高精度等的TIMKEN滚动轴承),确保系统低故障率;

10、注重环境保护—制砂设备工作噪音小、无污染。空气自循环系统,大大降低了外排风量,降低粉尘。此外VSI制沙机预留并适合安装多种规格的除尘设备。


技术参数

型号VSI-7611VSI-8518VSI-9526VSI-1140VSI-1145
处理能力(t/h)瀑落与中心进料120-180200-260300-380450-520500-640
全中心进料60-90100-130150-190225-260250-360
进料边长(mm)软料<30<35<40<40<40
硬料<25<30<35<35<35
转速(r/min)1700-18901520-16901360-15101180-13101100-1310
双电动机功率(kw)110-150180-220264-320400-440400-440
外形尺寸(mm)3850×2136×23604564×2400×26615020×2535×30505034×2760×31705100×2790×3320
电源380V   50Hz
液压润滑站电动机功率(kw)2×0.31
安全保护双油泵互补保证供油;无油流、无油液压自动停机;水冷降温;冬季电机加热启动
外形尺寸(mm)820×520×1270
油箱加热器功率(kw)2


注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知。

原理结构

制砂机又称冲击式破碎机,立式冲击式破碎机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。
