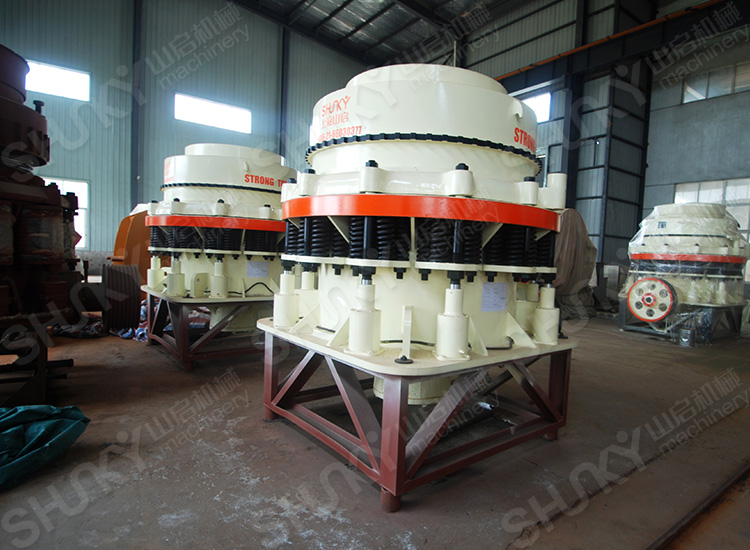

CS系列高效圆锥破碎机是上海山启根据客户的需求,基于层压破碎原理及多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的现代高性能弹簧圆锥破碎机。该机性能优点使其不仅能够碎石,而且还能制砂,真正做到了抗磨损与出料细的结合,是当今大型石料厂和矿业破碎的设备之一。该系列圆锥破碎机一般从事第二或第三阶段的破碎,尤其是对于中等硬度以上的物料更具有明显的破碎功效。该机不仅破碎比大,而且具有处理量大、运营成本低、工作效率高、调整方便等优点。
1、性能高
通过腔型优化设计以及采用合理速度与冲程相结合,从而使该机型在相同动锥直径的情况下做功多。因此,与同类型的圆锥破碎机相比,具有更高的性能和生产能力。
2、稳定性好
当有铁块等破碎物进入机内时,过铁保护装置会自动将其释放,然后自动复位。过铁保护具有固定的排料口返回点,杂铁通过破碎腔后,能够迅速恢复原有的排料口。
3、清腔方便
如果破碎机在负荷状态下停机,液压清腔系统可迅速清理破碎腔,大大减少了停机时间。
4、可靠性高
采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统,保证了设备坚固耐用,运行可靠。
5、维修方便易于操作所有的部件均能够从上部或侧面拆装,从而定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中能够保持优异的承载性能,并且比滚动轴承更经济、维修更方便。
6、生产成本低
由于生产能力大,可靠性高,维修方便,大大降低了生产成本。
7、应用广泛

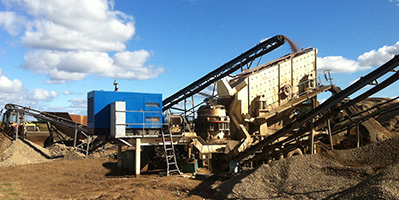

CS高效圆锥破碎机的特点在于使破碎机发挥出大性能以适用于各种破碎工艺:从粗碎到细碎,从固定式破碎到移动式破碎站。 CS系列高效圆锥破碎机从特粗碎到细碎有各种腔型可供选择,因此可根据破碎工艺流程选择破碎腔型。
8、分体润滑
多点控制的独立稀油润滑系统,可确保该机型轴承润滑的双重保护,以及可实现整机自动安全保护。
规格
|
型号
|
腔型
|
排料口调节范围(mm)
|
给料尺寸(mm)
|
处理(t/h)
|
电机功率(kw)
|
外形尺寸(长×宽×高)(mm)
|
CS-75
|
CSC-75
|
标准粗型
|
13-38
|
175
|
59-163
|
75
|
2656×1636×2241
|
CSB-75
|
标准中型
|
9-22
|
102
|
45-91
|
CSD-75
|
短头中型
|
3-13
|
41
|
27-90
|
CS-110
|
CSC-110
|
标准粗型
|
13-38
|
160
|
70-215
|
110
|
2290×1530×2036
|
CSB-110
|
标准中型
|
10-25
|
115
|
55-135
|
CSD-110
|
短头中型
|
6-19
|
80
|
47-90
|
CS-130
|
CSC-130
|
标准粗型
|
13-38
|
180
|
105-220
|
132
|
2630×1760×2212
|
CSB-130
|
标准中型
|
10-25
|
130
|
72-170
|
CSD-130
|
短头中型
|
10-19
|
90
|
70-125
|
CS-160
|
CSC-160
|
标准粗型
|
16-51
|
200
|
135-350
|
160
|
2860×2070×2623
|
CSB-160
|
标准中型
|
13-25
|
150
|
105-180
|
CSD-160
|
短头中型
|
10-19
|
102
|
80-140
|
CS-200
|
CSC-200
|
标准粗型
|
19-51
|
215
|
200-440
|
200
|
2830×2200×2783
|
CSB-200
|
标准中型
|
16-25
|
160
|
160-230
|
CSD-200
|
短头中型
|
13-22
|
115
|
150-240
|
CS-220
|
CSC-220
|
标准粗型
|
19-64
|
235
|
230-570
|
220
|
3360×2650×3050
|
CSB-220
|
标准中型
|
19-38
|
175
|
215-330
|
CSD-220
|
短头中型
|
13-25
|
130
|
180-285
|
CS-240
|
CSC-240
|
标准粗型
|
22-64
|
267
|
330-725
|
250
|
3580×2860×3680
|
CSB-240
|
标准中型
|
16-25
|
203
|
240-330
|
CSD-240
|
短头中型
|
10-19
|
140
|
190-330
|
CS-360
|
CSC-360
|
标准粗型
|
25-76
|
303
|
608-998
|
360
|
5110×4270×4350
|
CSB-360
|
标准中型
|
31-89
|
334
|
789-1270
|
CSD-360
|
短头中型
|
10-29
|
150
|
352-617
|
注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知.
电动机通过皮带和皮带轮,带动动颚总成按预定轨迹做往复运动。当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板靠近,与此同时物料被挤压、搓碾等多重破碎。当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,已破碎物料从排料口排出。

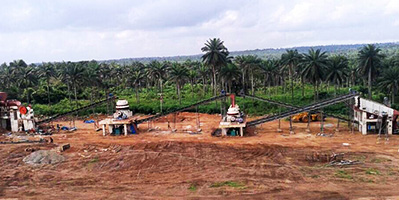

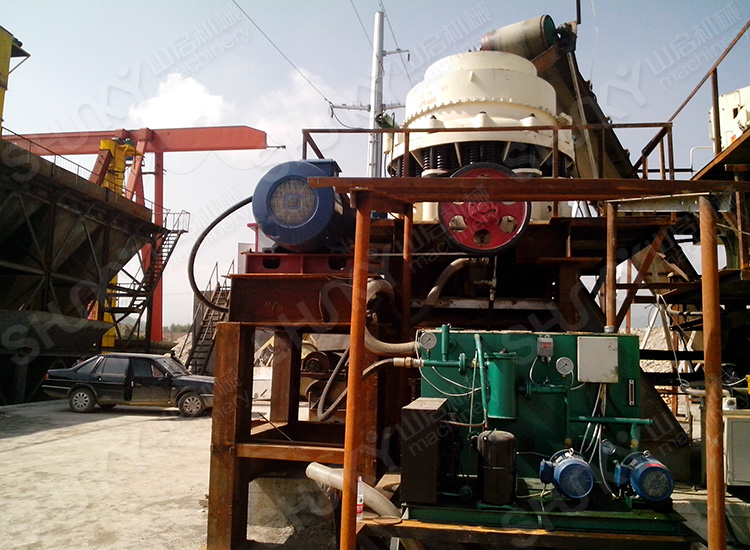

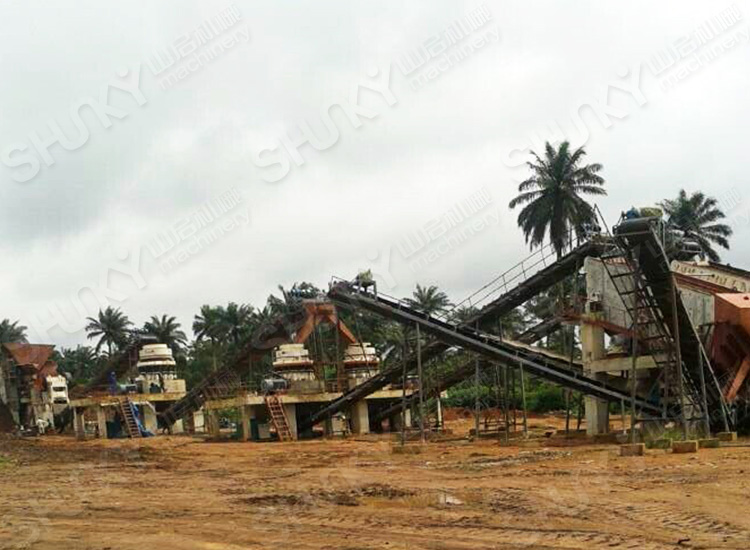

CS高效圆锥破,可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。适用于破碎铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、沙岩、鹅卵石等。
