颚式破碎机俗称颚破,是矿山机械行业中常用的设备之一。颚破通常被用于物料的粗碎及中碎作业,具有破碎比大、产量高、成品粒度均匀、结构简单、工作可靠、维修简便等特点。
1. 深腔颚破,破碎比大;
2. 易损件寿命长,耐磨;
3. 节能环保,粉尘少,噪音小;
4. 制造工艺精密,对于主轴、易损件、轴承之类的核心部件采用了热处理工艺;
5. 大型颚破严格使用焊接架,保证产品使用可靠;
6. 产品都有吊装钩,方便吊装。
型号
|
进料口尺寸(mm)
|
进料边长(mm)
|
出料口尺寸(mm)
|
处理能力(t/h)
|
电机功率(kw)
|
外形尺寸(mm)
|
PE-250×400
|
250×400
|
200
|
20-50
|
5-20
|
15
|
1430×1310×1340
|
PE-400×600
|
400×600
|
350
|
40-100
|
15-60
|
30-37
|
1700×1732×1653
|

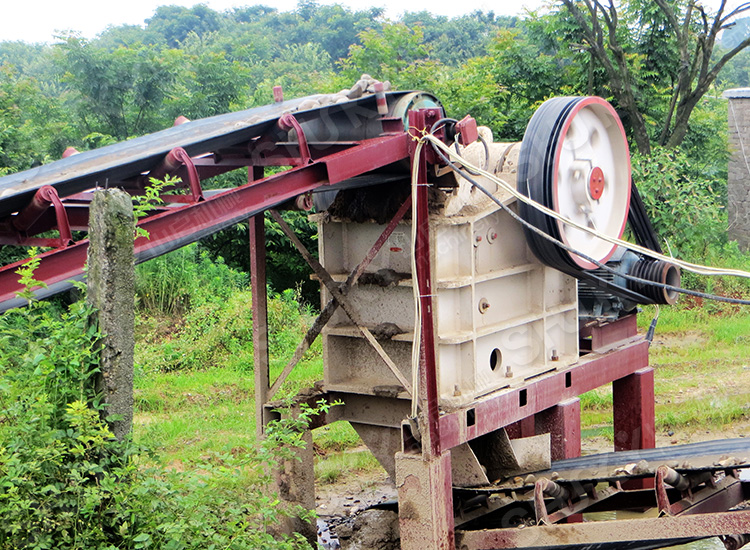

PE-500×750
|
500×750
|
425
|
50-100
|
40-110
|
45-55
|
1950×1878×1855
|

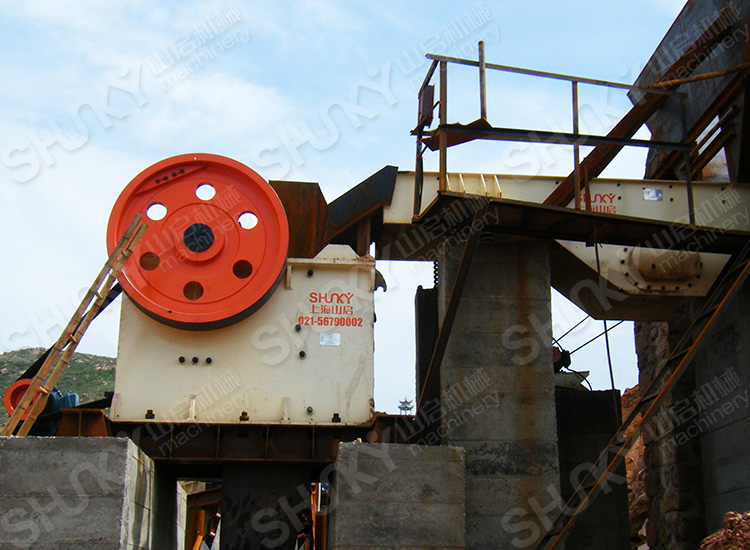

PE-600×900
|
600×900
|
480
|
65-160
|
90-180
|
55-75
|
2200×2008×2302
|

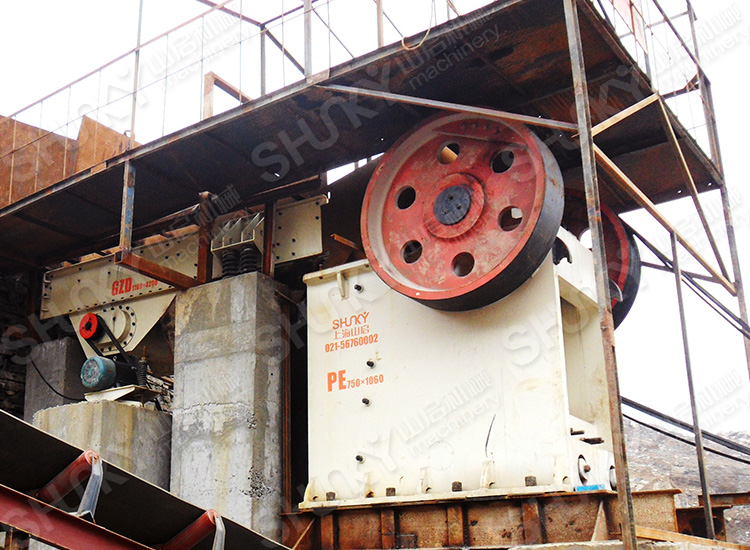

PE-750×1060
|
750 ×1060
|
630
|
80-140
|
110-320
|
90-110
|
2624×2302×3110
|

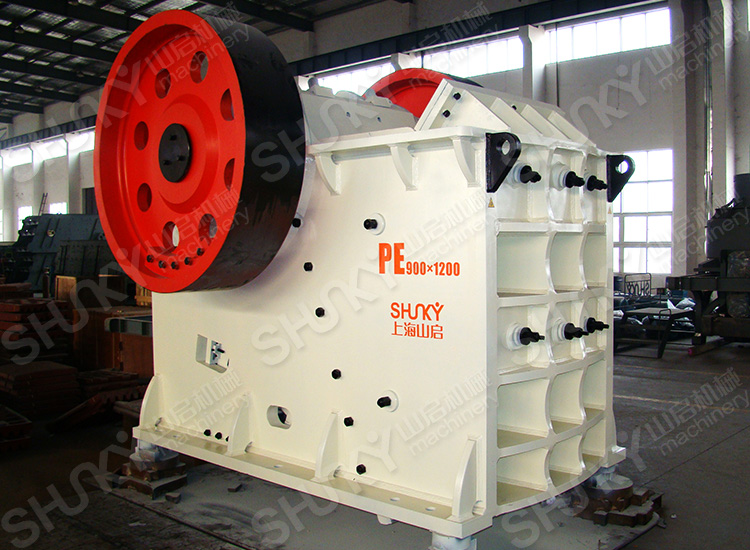

PE-900×1200
|
900×1200
|
750
|
95-180
|
220-450
|
132
|
3550×2823×3196
|
PE-1000×1200
|
1000×1200
|
850
|
95-190
|
230-500
|
132
|
3800×3166×3045
|

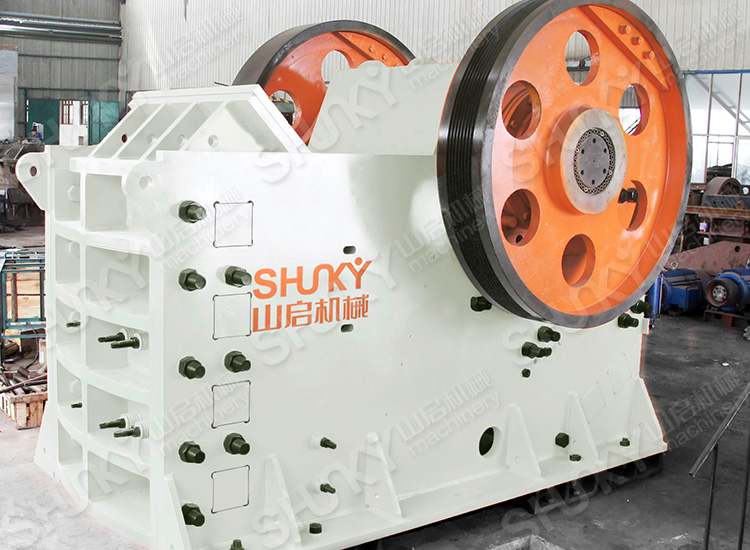

PE-1200×1500
|
1200×1500
|
1020
|
150-300
|
400-800
|
220
|
4930×3148×3703
|
PE-1500×1800
|
1500×1800
|
1200
|
220-350
|
450-1000
|
355
|
5630×3210×4120
|
PEX-150×250
|
150×250
|
125
|
10-40
|
1-3
|
5.5
|
896×745×935
|
PEX-150×750
|
150×750
|
125
|
18-48
|
5-16
|
15
|
1200×1500×1200
|
PEX-250×750
|
250×750
|
210
|
25-60
|
15-30
|
22-30
|
1667×1545×1020
|
PEX-250×1000
|
250×1000
|
210
|
25-60
|
15-50
|
30-37
|
1695×1921×1440
|
PEX-250×1200
|
1200×250
|
210
|
25-60
|
20-60
|
37-45
|
2192×1900×1950
|
注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知。
无论何种系列的颚破,其工作方式均为驱动挤压型,工作原理也都相同:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向定颚板接近,在此同时物料被挤压,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排料,实现批量生产。

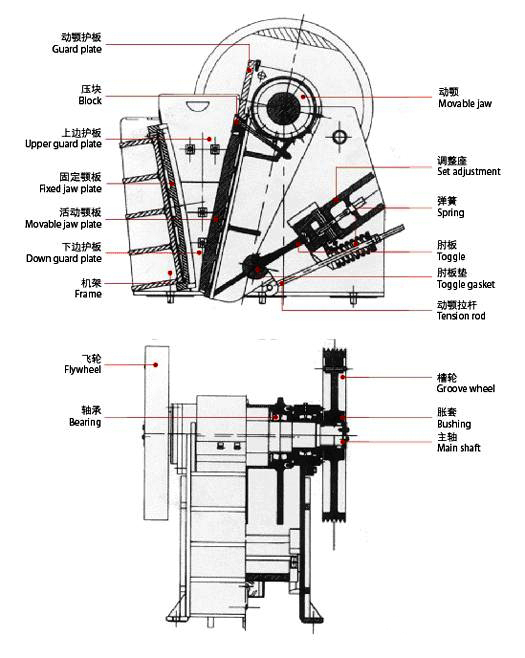

PE系列颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、定颚板与动颚板等组成,其中肘板的作用类似电路中的保险丝,当破碎腔中不小心进入大件且坚硬物质时肘板断裂,坚硬物直接流出。
该系列破碎机主要用于建材,公路,铁路,水力,化学,冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。该系列破碎机适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石,被破碎物料的大块度不得大于技术参数表所规定。
