YZS圆振动筛是一种高效新型的筛分设备,其运动轨迹近似于圆,故简称圆振筛。在结构上采用了筒体式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,是一种多层、高效的新型振动筛。圆振动筛型物料筛淌线长,筛分规格多,各档规格筛选清晰,筛分效率高,不易堵塞,具有结构合理、激振力强、振动噪音小、坚固耐用、维修方便、使用安全等优点。
1.结构新颖,技术先进,采用偏心块作为激振力,激振力强。
2.采用小振幅,高频率,大倾角结构,因此筛分效率高,处理量大、寿命长、电耗低、噪音小。
3.采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔;
4.采用轮胎联轴器,柔性连接,运转平稳。
5.稀油润滑确保轴承润滑始终处于佳状态,,从而彻底解决轴承发热等问题,使主轴轴承保持恒温,延长维护周期和使用寿命。
型号
|
筛面尺寸 (mm)
|
筛面层数
|
最大进料边长(mm)
|
处理能力(t/h)
|
电动机功率(kw)
|
振动频率(r/min)
|
双振幅(mm)
|
2YZS-1237
|
3700×1200
|
2
|
300
|
25-120
|
11
|
870
|
5-9
|
3YZS-1237
|
3700×1200
|
3
|
300
|
25-120
|
11
|
870
|
5-9
|
2YZS-1548
|
4800×1500
|
2
|
300
|
30-275
|
15
|
870
|
5-9
|
3YZS-1548
|
4800×1500
|
3
|
300
|
30-275
|
15
|
870
|
5-9
|
4YZS-1548
|
4800×1500
|
4
|
300
|
30-275
|
18.5
|
870
|
5-9
|
2YZS-1848
|
4800×1800
|
2
|
350
|
56-330
|
18.5
|
870
|
5-9
|
3YZS-1848
|
4800×1800
|
3
|
350
|
56-330
|
18.5
|
870
|
5-9
|
4YZS-1848
|
4800×1800
|
4
|
350
|
56-330
|
22
|
870
|
5-9
|
2YZS-1860
|
6000×1800
|
2
|
350
|
65-586
|
18.5
|
870
|
5-9
|
3YZS-1860
|
6000×1800
|
3
|
350
|
65-586
|
22
|
870
|
5-9
|
4YZS-1860
|
6000×1800
|
4
|
350
|
85-586
|
22
|
870
|
5-9
|
2YZS-2160
|
6000×2100
|
2
|
350
|
81-720
|
30 |
730
|
5-9
|
3YZS-2160
|
6000×2100
|
3
|
350
|
100-720
|
37 |
730
|
5-9
|
4YZS-2160
|
6000×2100
|
4
|
350
|
100-720
|
45 |
730
|
5-9
|
2YZS-2460
|
6000×2400
|
2
|
350
|
150-850
|
30
|
770
|
5-9
|
3YZS-2460
|
6000×2400
|
3
|
350
|
150-850
|
37
|
770
|
5-9
|
4YZS-2460
|
6000×2400
|
4
|
350
|
150-850
|
37
|
770
|
5-9
|
3YZS-2670
|
7000×2600
|
3 |
350
|
180-980
|
37
|
730
|
5-9
|
2YZS-3060
|
6000×3000
|
2
|
400 |
200-1080
|
45 |
770
|
5-9
|
3YZS-3060 |
6000×3000
|
3 |
400
|
220-1150
|
55 |
770
|
5-9
|
3YZS-3075 |
7500×3000
|
3 |
400 |
220-1200
|
55 |
800
|
5-9
|
注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知。

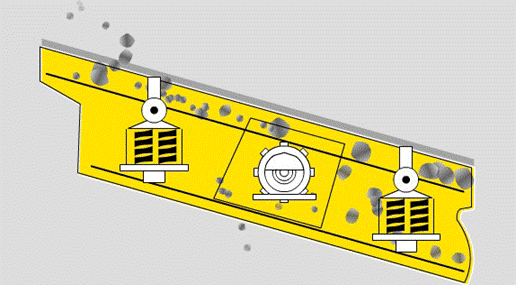

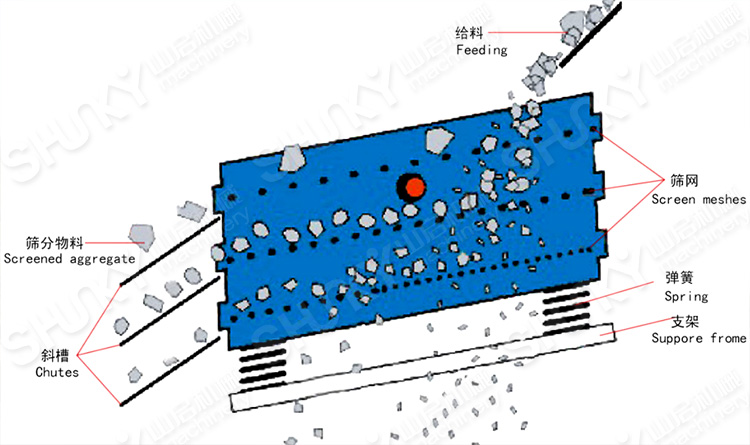

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。
YZS圆振筛主要由筛箱、筛网、激振器、减震弹簧装置、悬挂(或支承)装置及电动机等组成。

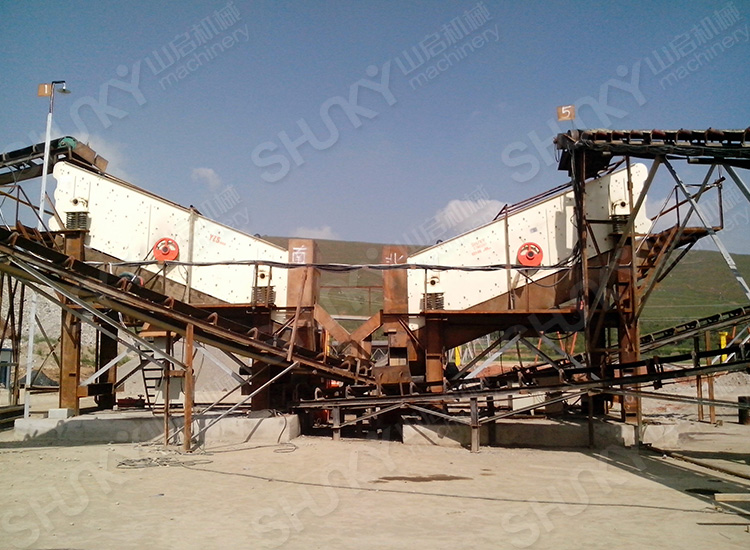

YZS圆振动筛是专为采石场筛分料石设计的,也可供选煤、选矿、建材、电力及化工等部门作产品分级用,是破碎筛分机组上的理想设备。
