三环超细磨粉机

[处理能力]:0.5t/h~12t/h [进料粒度]:20mm以下 [加工物料]:它适用于石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、矾土、铁矿石、...
[应用领域]:广泛应用于冶金、建材、化工、矿山、高速公路建设、水利水电等行业。

设备简介

HGM系列三环中速微粉磨粉机系超细微粉磨粉机,是针对目前磨粉行业发展的趋势及市场需求情况,并汲取瑞典、德等磨粉行业技术,针对超细微粉加工用户研发的一种新型超细粉磨设备。它适用于石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、矾土、铁矿石、重晶石、膨润土等不易燃、无爆炸性的物料。其成品能达到325-3250目。

性能特点

1、处分率高。高效在成品细度及电动机功率相同的情况下,比气流磨与搅拌磨的产量高40%以上;

2、投资成本低。同等细度情况下,比气流磨投入少、成本低,回收周期短;

3、易损件利用程度高。在物料及成品细度相同的情况下, 比其它磨粉设备与涡轮粉碎机的磨损件使用寿命长,一般可达一年以上;

4、可靠性高因。磨腔内无滚动轴承、无螺钉,所以不存在轴承及其密封件易损的问题,不存在螺钉易松动而毁坏机器的问题。

5、产品细度高产品细度一次性可达到d97≤5μm。

6、无污染。采用高效的脉冲式除尘器,整套设备运转过程中无粉尘污染,配置消音器及消音房,降低了噪音,按照标准组织生产,对周围的环境起到了保护的作用。

技术参数

型号HGM80HGM90HGM100HGM100AHGM125
平均直径(mm)800930103510351300
数量磨辊2124-322734-3640-44
磨环环道33-4344
主轴转速(r.p.m)230-240200-220180-200180-200135-155
入料粒度(mm)≤20≤20≤20≤20≤20
成品粒度微米5-475-475-475-475-47
2500-3252500-3252500-3252500-3252500-325
处理能力(kg/h)500-4500600-6500700-70001000-85001500-12000
电机功率主机55-752×37-2×45110110-132160-185
风机18.522373745
集粉器455575752-55
破碎机1111-18.518.518.518.5-45
提升机33344
螺旋输送机33332-4
排料阀2×0.752×0.753×0.752×0.75-1×1.14×1.1
空压机7.5151515-222×15
外形尺寸(L×W×H)(m)10×2×5.511.9×2.7×5.814.5×3.8×6.314.5×3.8×6.314.5×3.8×6.3


注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知。

原理结构

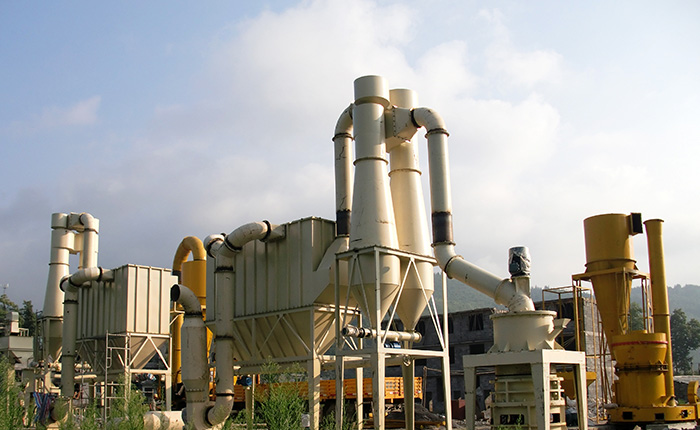

全套设备包括:锤式破碎机、斗式提升机、储料仓、电磁振动给料机、主机、选粉机、扩散式双旋风集粉器、脉冲式除尘器、高压风机、消声器。
