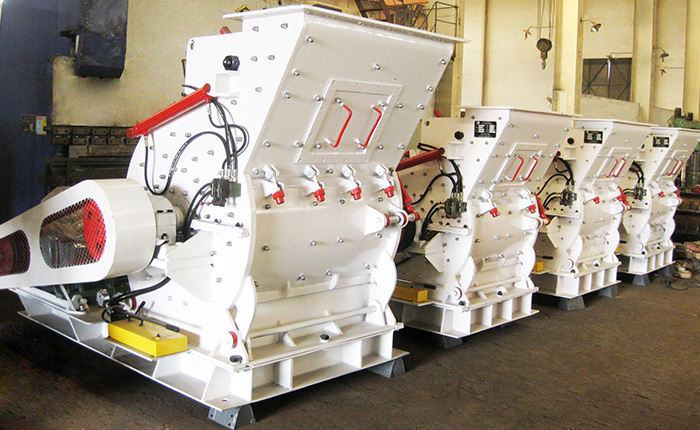

欧版粗粉磨

[处理能力]:10t/h~100t/h [进料粒度]:100mm以下 [加工物料]:水泥、石灰石、原煤、碳化硅、煤干石、建筑、制砂、耐火材料及陶瓷等物料
[应用领域]:欧版粗粉磨广泛应用于冶金、矿山、化工、水泥、石灰石、原煤、碳化硅、煤干石、建筑、制砂、耐火材料及陶瓷等工矿企业中,从事物料中碎、粗粉和细碎作业。

设备简介

欧版粗粉磨(或称细碎机)广泛应用于冶金、矿山、化工、水泥、煤矸石、建筑、制砂、耐火材料及陶瓷等工矿企业中,从事物料中碎和细碎作业。它主要适宜破碎抗压强度不高于320MPa(兆帕)的各种软硬矿石。

性能特点

1、生产能力高、破碎比大;

2、电耗低、产品粒度均匀;

3、机械结构简单、紧凑轻便;

4、投资费用少、管理方便等优点。

技术参数

型号PC4008-75PC4012-90PC4015-132
转子直径/mm7509001150
转子长度/mm80012001500
转子转速r/min800-1000800-1000550-800
进料口尺寸/mm 320×930400×1200500×1500
大给料粒度/mm<30<40<50
出料粒度/mm0-30-30-8
处理能力t/h15-3030-6060-100
电动机功率/Kw7590132
外型尺寸L×W×H/mm2310×1665×16102840×2100×20203720×2650×2540


注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届 时恕不另行通知。

原理结构

欧版粗粉磨粉机的组成结构 1、机架部分:由侧板、前箱组件、后箱焊件等组成。 2、偏心轴转动部分:主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分、 破碎腔工作部分:主要由定颚板、动颚板、侧衬板、护板等组成,是破碎物料的工作零件。 3、保险装置:由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。 4、排料口调整装置:该装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。
